Problème autoradio qui ne s allume plus !

Message par Didou87190 »

Bonjour la communauté comment allez vous ?:)
Je reviens vers vous car j en avait fini des soucis sur ma 205 mais ce week elle me fait encore des ciennes 😡😡
Je vous explique , en fait les hauts parleurs ne fonctionnaient plus, j en es commandé que j ai reçu hier et tout content ni une ni deux je les installe et miracle il y a du son dans cette titine 🤗🤗🤗

Ce matin je reprend ma voiture et au démarrage un bruit strident viens des hauts parleurs.. je m entreprend à démonter l autoradio du moins le déboîter pour voir derrière...si une cosse es debranche ou autre mais rien !

Avant je précise j ai regarder le fusible f3 si il était griller mais tout est OK.
Donc je demonte l autoradio et la rien de spécial à par un sacré merdier de fils que je vais vous montrer en photo.. !
Alors de quoi cela pourrai il venir ? J ai regarder un peu au pif si j avais du 12 v qui venait et effectivement j en es ... après j ai essayer de regarder un peu mes branchements tout à l air brancher.. après je ne sais pas quoi vérifier !
Ca me semble bizarre que mon poste es cramé comme ça.. pouvez vous m éclairer à ce sujet ???
En attendant vos réponses merci à tous et bon week 🙂🙂🙂
Didou87190
Forumeur
Forumeur
Messages : 54
Enregistré le : lun. 20 sept. 2021 19:41

Re: Problème autoradio qui ne s allume plus !

Message par Didou87190 »

Par contre je n arrive pas à envoyer les photos...
Avatar du membre
Jacquesdu67
Forumeur
Forumeur
Messages : 586
Enregistré le : mer. 7 oct. 2020 21:54

Re: Problème autoradio qui ne s allume plus !

Message par Jacquesdu67 »

Salut, tu as regardé ça : le-planimg-hebergement-d-images-t58122.html ?
205 num 1 Moteur: 1.6i de 115 (XU5JA)
Couleur: Blanc meije (P0WT)
Description: Sortie d'usine le 24/07/1987 pour une mis en circulation en le 15/12/1987.
205 GTI de 1988 - 203000kms
Didou87190
Forumeur
Forumeur
Messages : 54
Enregistré le : lun. 20 sept. 2021 19:41

Re: Problème autoradio qui ne s allume plus !

Message par Didou87190 »

Bonsoir. Je reviens vers vous pour savoir si vous avez des solutions pour mon autoradio des tests à faire ?
Merci à tous !
Avatar du membre
Kurt
Forumeur
Forumeur
Messages : 5678
Enregistré le : dim. 29 juil. 2007 12:35
Localisation : Cernay, Haut-Rhin, Alsace

Re: Problème autoradio qui ne s allume plus !

Message par Kurt »

L'autoradio s'allume?
Essaye de nous poster qq photos, planimg ou sinon en fichiers joints (redimensionnées à moins de 500Ko)
205 num 2 Moteur: 1.4 de 70 (TU3A)
Couleur: Rouge andalou (P3JZ)
205 SR de 1989 - 250000kms
205 num 1 Moteur: 1.8D de 60 (XUD7)
Couleur: Blanc banquise (P0WP)
Description: R.I.P
205 XAD de 1995 - 528972kms
Didou87190
Forumeur
Forumeur
Messages : 54
Enregistré le : lun. 20 sept. 2021 19:41

Re: Problème autoradio qui ne s allume plus !

Message par Didou87190 »

Salut Kurt ! Non l autoradio ne s allume plus !


J ai fait quelques test savoir si j avais du 13 v et tout maid je n y connais pas grand chose la dedans...
Et pour les photos je n arrive pas à les envoyer via mon téléphone...elles sont trop imposante et je ne peut pas envoyer... je ne sais pas comment faire :(
Didou87190
Forumeur
Forumeur
Messages : 54
Enregistré le : lun. 20 sept. 2021 19:41

Re: Problème autoradio qui ne s allume plus !

Message par Didou87190 »

Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Avatar du membre
Kurt
Forumeur
Forumeur
Messages : 5678
Enregistré le : dim. 29 juil. 2007 12:35
Localisation : Cernay, Haut-Rhin, Alsace

Re: Problème autoradio qui ne s allume plus !

Message par Kurt »

Le connecteur blanc se branche tel quel sur ton autoradio?
Envoie une photo de ce connecteur de face,qu'on voit à quel modèle on a à faire.
205 num 2 Moteur: 1.4 de 70 (TU3A)
Couleur: Rouge andalou (P3JZ)
205 SR de 1989 - 250000kms
205 num 1 Moteur: 1.8D de 60 (XUD7)
Couleur: Blanc banquise (P0WP)
Description: R.I.P
205 XAD de 1995 - 528972kms
Avatar du membre
Kurt
Forumeur
Forumeur
Messages : 5678
Enregistré le : dim. 29 juil. 2007 12:35
Localisation : Cernay, Haut-Rhin, Alsace

Re: Problème autoradio qui ne s allume plus !

Message par Kurt »

Didou87190 a écrit : jeu. 28 oct. 2021 19:32 Et pour les photos je n arrive pas à les envoyer via mon téléphone...elles sont trop imposante et je ne peut pas envoyer... je ne sais pas comment faire :(
Il y a des appli gratuites pour redimensionner les photos,moi par exemple j'utilise "litphoto"
205 num 2 Moteur: 1.4 de 70 (TU3A)
Couleur: Rouge andalou (P3JZ)
205 SR de 1989 - 250000kms
205 num 1 Moteur: 1.8D de 60 (XUD7)
Couleur: Blanc banquise (P0WP)
Description: R.I.P
205 XAD de 1995 - 528972kms
Avatar du membre
dedel2
Forumeur
Forumeur
Messages : 604
Enregistré le : mer. 28 mai 2008 16:03
Localisation : Belfort 90 (c'est dans l'est là ou il fait froid)

Re: Problème autoradio qui ne s allume plus !

Message par dedel2 »

Salut,
Sur ta photo tu a une cage d'écureuil avec un fusible à l'intérieur c'est peut être celui-là qui est HS.
Il y a une fiche pour les branchements de l'autoradio sur le site (cherches bien!).
A bientôt.
Pas de lien Couleur: Blanc meije (P0WT)
Description: Moteur refait par specialiste a 258 000 km
205 CTI de 1989 - 273000kms
Pas de lien Description: Elle est partie a la casse le 14 novembre 2016 apres plus de 16 ans et de 240 000 km de bons et loyaux services...
205 CJ de 1992 - 313000kms
Didou87190
Forumeur
Forumeur
Messages : 54
Enregistré le : lun. 20 sept. 2021 19:41

Re: Problème autoradio qui ne s allume plus !

Message par Didou87190 »

Merci beaucoup pour vos messages les gars !
Kurt alors oui ce connecteur blanc se branche sur l autoradio ! J enverrai une photo demain de face comme tu me demande ;) et merci pour le nom de l appli ça sera plus simple pour moi :)
Et pour répondre à toi dedel 2 oui c est un fusible alors je l ai tester , juste en testant la continuité de fils avec mon multimetre ! C est à dire ça bip si le fil ou ici le fusible n est pas coupé ! C est la bonne démarche pour effectuer le test ? Merci de me répondre je suis dans le flou 🤪 en plus ce petit fusible je ne peut pas l enlever il a été souder directement sur les fils..

Voilà merci beaucoup et répondez moi dès que vous pouvez ;)
Didou87190
Forumeur
Forumeur
Messages : 54
Enregistré le : lun. 20 sept. 2021 19:41

Re: Problème autoradio qui ne s allume plus !

Message par Didou87190 »

Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Avatar du membre
Jacquesdu67
Forumeur
Forumeur
Messages : 586
Enregistré le : mer. 7 oct. 2020 21:54

Re: Problème autoradio qui ne s allume plus !

Message par Jacquesdu67 »

Didou87190 a écrit : ven. 29 oct. 2021 19:21Et pour répondre à toi dedel 2 oui c est un fusible alors je l ai tester , juste en testant la continuité de fils avec mon multimetre ! C est à dire ça bip si le fil ou ici le fusible n est pas coupé ! C est la bonne démarche pour effectuer le test ? Merci de me répondre je suis dans le flou 🤪 en plus ce petit fusible je ne peut pas l enlever il a été souder directement sur les fils..
Oui c'est ça, tu as aussi le ohmmètre sur ton multimètre (noté Ω), a l'infini (représenter sur l'appareil par "-1.") aucun contact et à 0 contact parfait. Et entre les deux c'est la résistance (plus la valeur est grande et plus le courant à du mal à passer).
dedel2 a écrit : ven. 29 oct. 2021 17:36Il y a une fiche pour les branchements de l'autoradio sur le site (cherches bien!).
C'est celui-ci :
Explications Branchements Fils Autoradio de 205 a ISO
205 num 1 Moteur: 1.6i de 115 (XU5JA)
Couleur: Blanc meije (P0WT)
Description: Sortie d'usine le 24/07/1987 pour une mis en circulation en le 15/12/1987.
205 GTI de 1988 - 203000kms
Didou87190
Forumeur
Forumeur
Messages : 54
Enregistré le : lun. 20 sept. 2021 19:41

Re: Problème autoradio qui ne s allume plus !

Message par Didou87190 »

Mais est ce normal tout cette pagaille de fils ? Domino cosse rapide etc... il vaudrai pas mieux que je coupe et reparte a zéro ?

De plus pourquoi dans la cage d écureuil comme tu l appele il y a une résistance à ce niveau la ?? Oui ce n est pas un fusible mais une résistance soudée directement sur le circuit...

Et sur la prise rouge et blanche qui sort de l autoradio il y a deux petits fusibles tubes.. j ai l impression que sur mon circuit il ya des choses qui ne servent à rien car en regardant sur le forum je m aperçoit que personne a de choses comme ça sur son circuit électrique...
Avatar du membre
Jacquesdu67
Forumeur
Forumeur
Messages : 586
Enregistré le : mer. 7 oct. 2020 21:54

Re: Problème autoradio qui ne s allume plus !

Message par Jacquesdu67 »

Tu as encore la grosse prise rouge d'origine pour l'autoradio ?

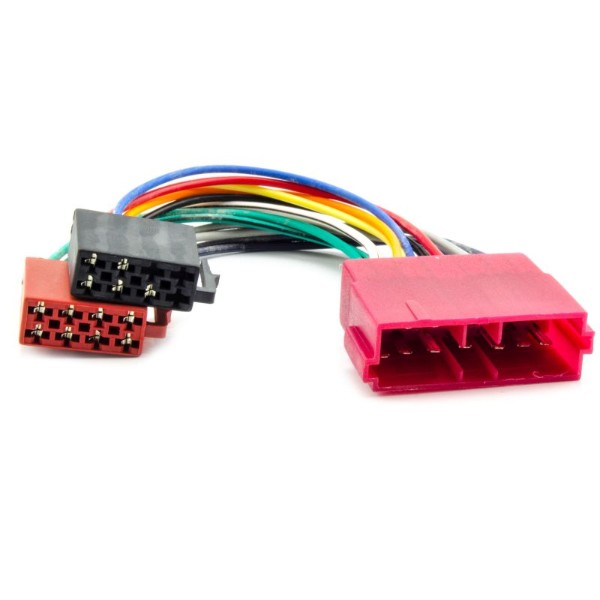

Si c'est le cas tu peux brancher une fiche ISO

Et ensuite un adaptateur ISO/Pioneer 12-pin

Ce sera plus facile aussi le jour où tu voudra changer d'autoradio.

Tu peux regarder aussi les schémas électriques :
https://img.over-blog-kiwi.com/1/48/53/ ... t-parl.jpg
