HELP LUMIERE COMPTEUR XS

[fifidu63]

salut à tous, après quelques errements avec un flat6, je me suis remis sur la XS que mon fils veut récupérer.
J'ai remonté le bloc compteur tout fonctionne SAUF la lumière qui éclaire le compteur et le compte tour la nuit... un peu embêtant...

- J'ai changé les 3 ampoules du haut celles qui sont sur la nappe séparée (il me semble que ce sont celles là qui éclairent le compteur) ca n'a rien changé

- Quand j'allume les phares j'ai bien l'allumage des boutons de chauffage et les boutons du dessous (warning, ...)

- le fusible 13 est ok.

Bref où se trouve le problème à votre avis ?

[cev604]

Compteur Jaeger ou bien Véglia rétro-éclairé ?

Le rhéostat d'intensité est-il bien en position ON ?,



Comme il est situé en bas, parfois il se met sur OFF, en l'effleurant avec la jambe.
Cela m'est déjà arrivé

Sinon, d'autres pistes possibles sur ce topic :

planetesujet-t44687.html

Bonne soirée.

[Kurt]

Compteur Jaeger ou bien Véglia rétro-éclairé ?

Le rhéostat d'intensité est-il bien en position ON ?,



Comme il est situé en bas, parfois il se met sur OFF, en l'effleurant avec la jambe.
Cela m'est déjà arrivé

Sinon, d'autres pistes possibles sur ce topic :

planetesujet-t44687.html

Bonne soirée.

Sur PH2 le rhéostat ne se met pas sur "off", et les ampoules des boutons de chauffage sont liées à celles du compteur puisque leur intensité se règle en même temps.
En tout cas sur ma SR de 89 c'est comme ça.
Cela exclut donc le rhéostat des hypothèses à mon avis.

Il faudrait tester au voltmètre si la nappe correspondante se met bien sous tension.

[fifidu63]

Oui le rhéostat est ok. Demain je vais regarder si la nappe annexe je pense alimente ces ampoules reçoit du 12.

[fifidu63]

Compteur Jaeger ou bien Véglia rétro-éclairé ?

Alors c’est un Jaeger

J’ai trouvé la cause de la panne. C’est la nappe supplémentaire qui alimente les ampoules du compteur qui avait 2 pistes coupées par un bourrin qui a dû forcer pour mettre les ampoules j’ai bricolé dessus avec les moyens du bord et j’ai 2 ampoules sur 3 qui s’allument maintenant. La 3ème marche si je la bouge. Je m’en occuperai demain

Qui connaîtrait les fonctions des pins de la nappe blanche du compteur. J’ai la aussi une piste de coupée avant le connecteur mais pas’trouvé ce que ça peut être. Merci

[cev604]

Compteur Jaeger ou bien Véglia rétro-éclairé ?

Alors c’est un Jaeger

J’ai trouvé la cause de la panne. C’est la nappe supplémentaire qui alimente les ampoules du compteur qui avait 2 pistes coupées par un bourrin qui a dû forcer pour mettre les ampoules j’ai bricolé dessus avec les moyens du bord et j’ai 2 ampoules sur 3 qui s’allument maintenant. La 3ème marche si je la bouge. Je m’en occuperai demain

Qui connaîtrait les fonctions des pins de la nappe blanche du compteur. J’ai la aussi une piste de coupée avant le connecteur mais pas’trouvé ce que ça peut être. Merci

Cool ça !

Concernant les pins
Peut-être au maintient de la nappe

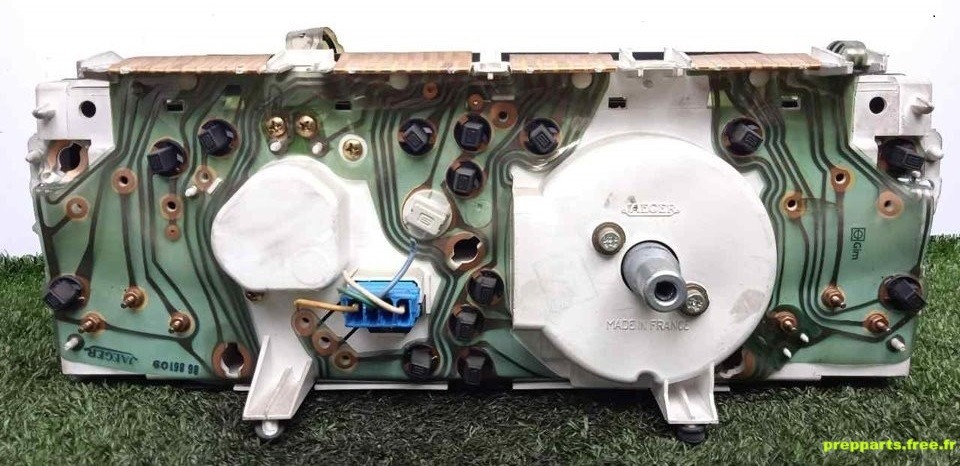

Combiné d'instruments luxe Jaeger.

Bon dimanche.
