Pièce pour banquette AR 50/50

[bidou]

wow un immense merci ellana !!!

Je n'avais que peu d'espoir que quelqu'un ait déjà pris des cotes, et voilà que je tombe sur le top du top, un modèle 3D dessiné par toi !
Merci beaucoup. Je viens de commander une impression 3D en plastique pour faire les essais.

Comme tu le dis, si les essais sont concluants (comment as-tu modélisé d'ailleurs, à la main ou scanner 3D?) je ferai faire une pièce en métal... J'ai cherché un peu ça semble usinable, à un coût certes 10x celui du plastique mais encore acceptable pour une rareté ...
Bon, et si jamais tu tombes dans la cave de ton voisin sur une pièce de la sorte et que tu souhaites la vendre...

En tout cas un immense merci, réponse sur le montage j'espère en fin de semaine...

PS les bagues en plastique vont ou ? Sur chaque tige de dossier, entre la tige et le trou de la pièce ?

[CEV]

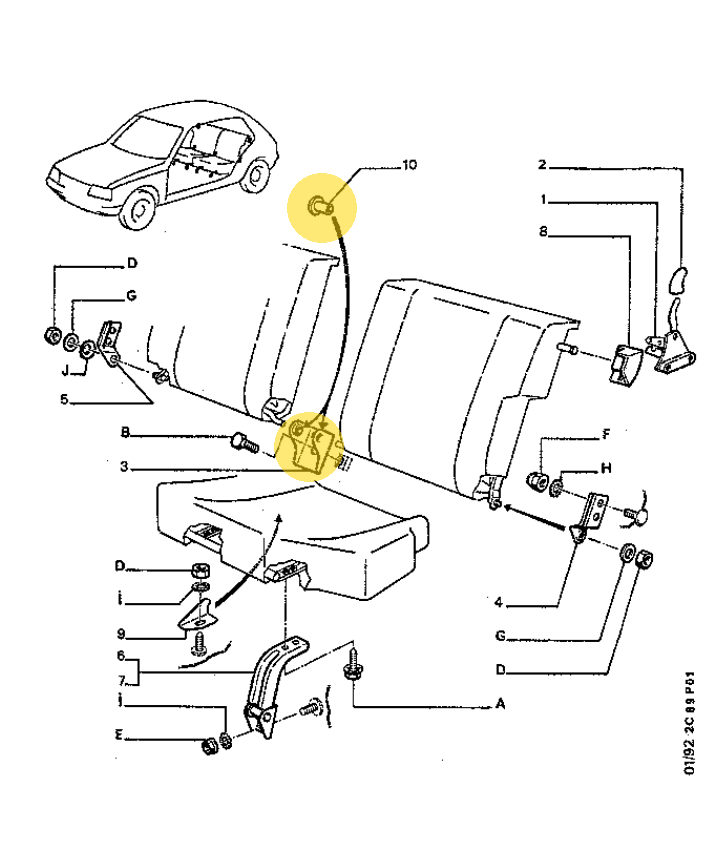

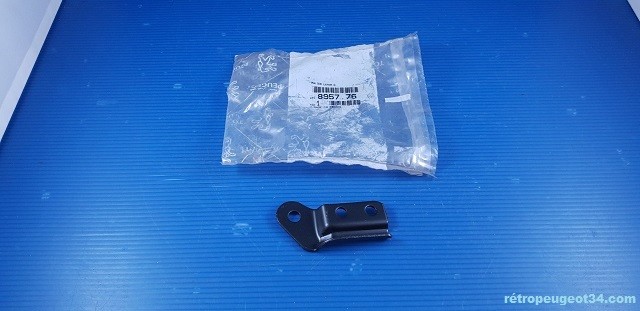

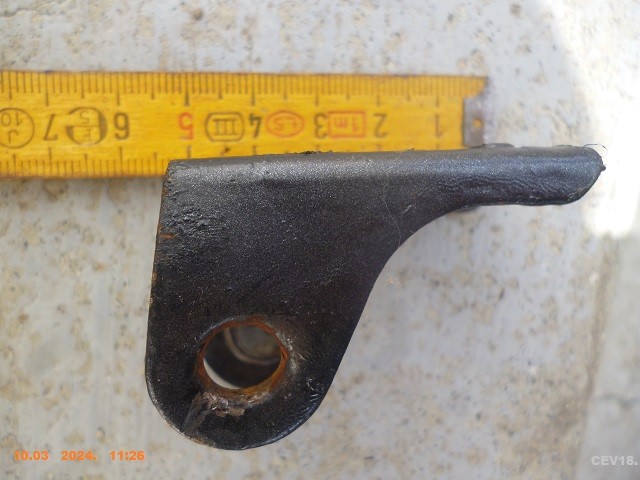

Le dossier est fixé en haut par une patte :

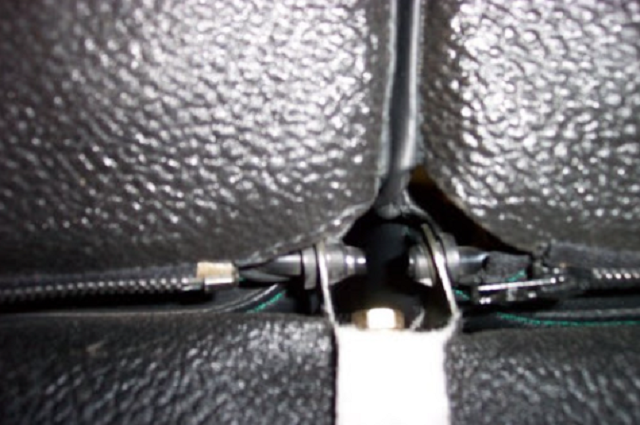

Et en bas par une paire de supports (droit et gauche) .

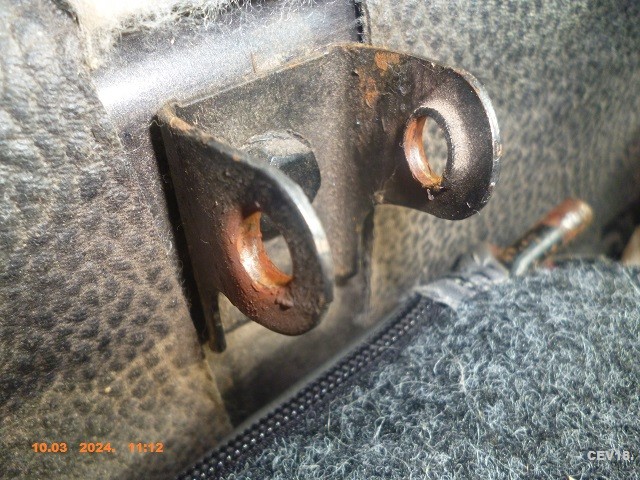

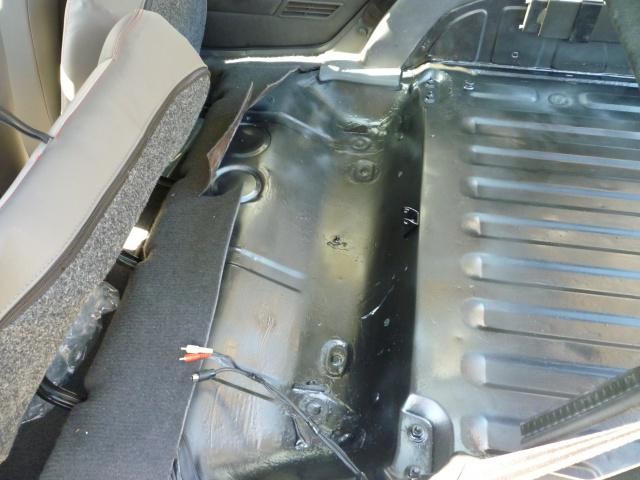

Support latéral droit bas du dossier


Sur la banquette les 2 supports latéraux suffisent.

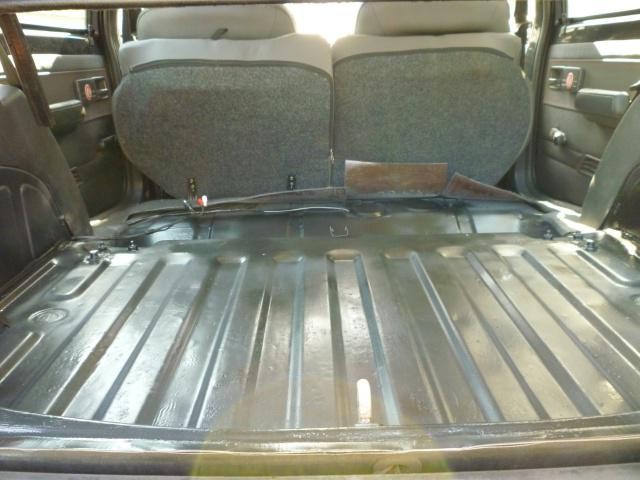

Sur les dossiers et assises 50-50, il y a ce palier, qui fait le même job que les supports latéraux de la banquette.

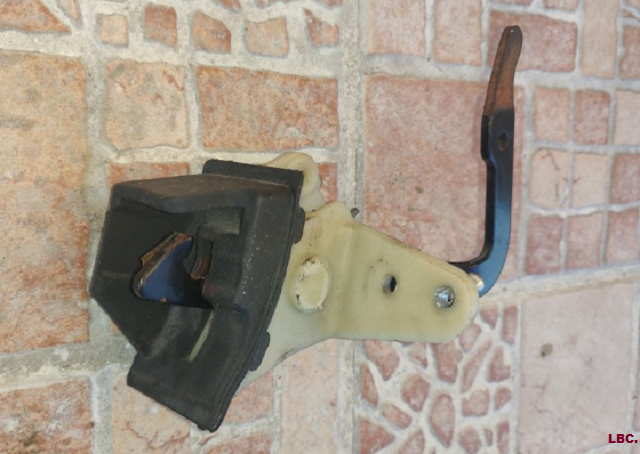

Fixation basse (palier) des dossiers 50-50

Fixation basse (palier).

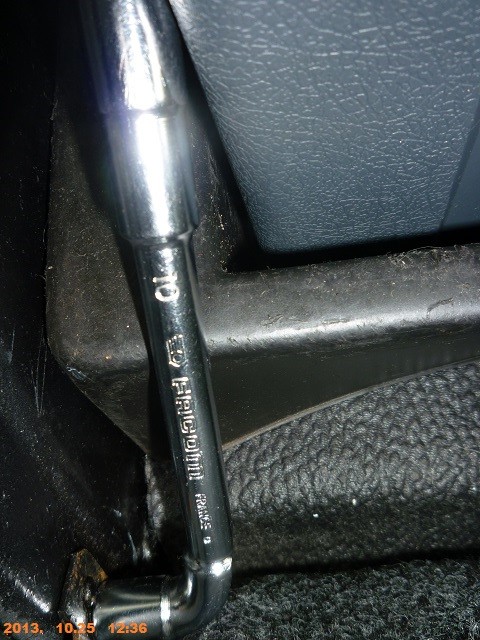

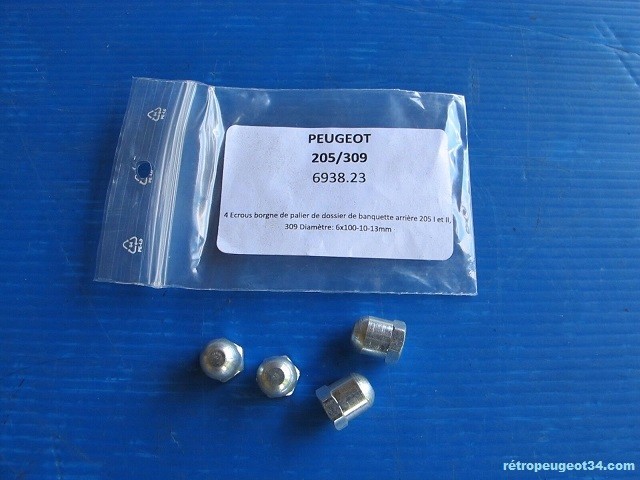

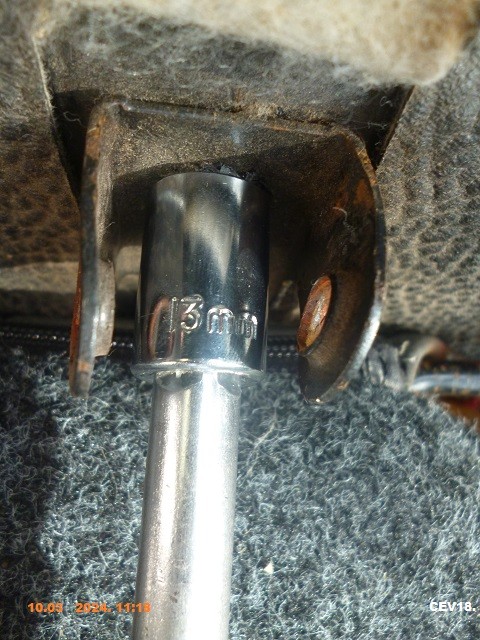

Ecrous borgnes de fixation des supports latéraux du bas des dossiers .

Je prendrai des photos et mesures demain, puisque la mienne possède ce type d'assise.

Son emplacement est percé et fileté d'origine sur les versions disposant d'une banquette.

Bonne nuit.

[ellana29460]

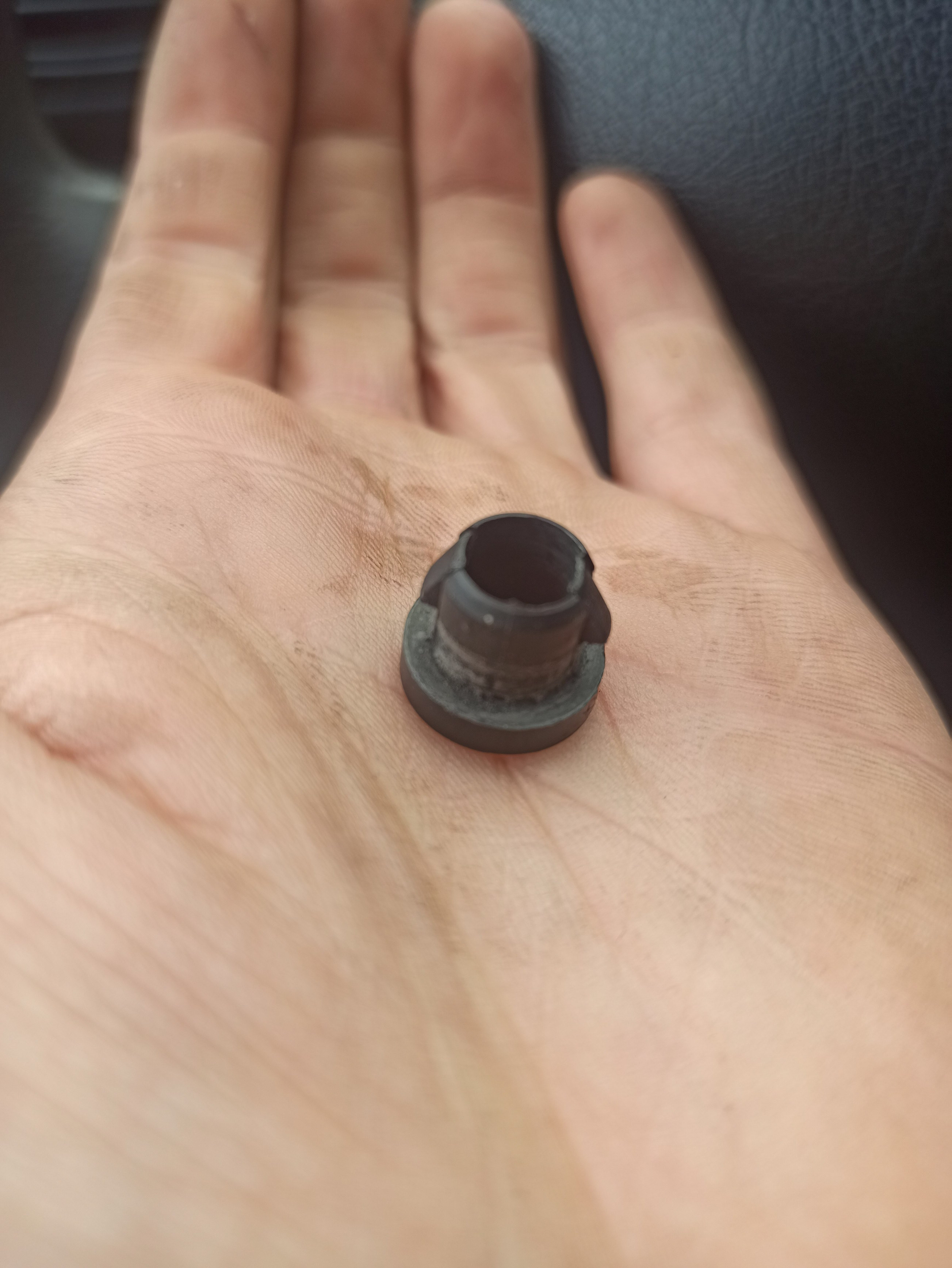

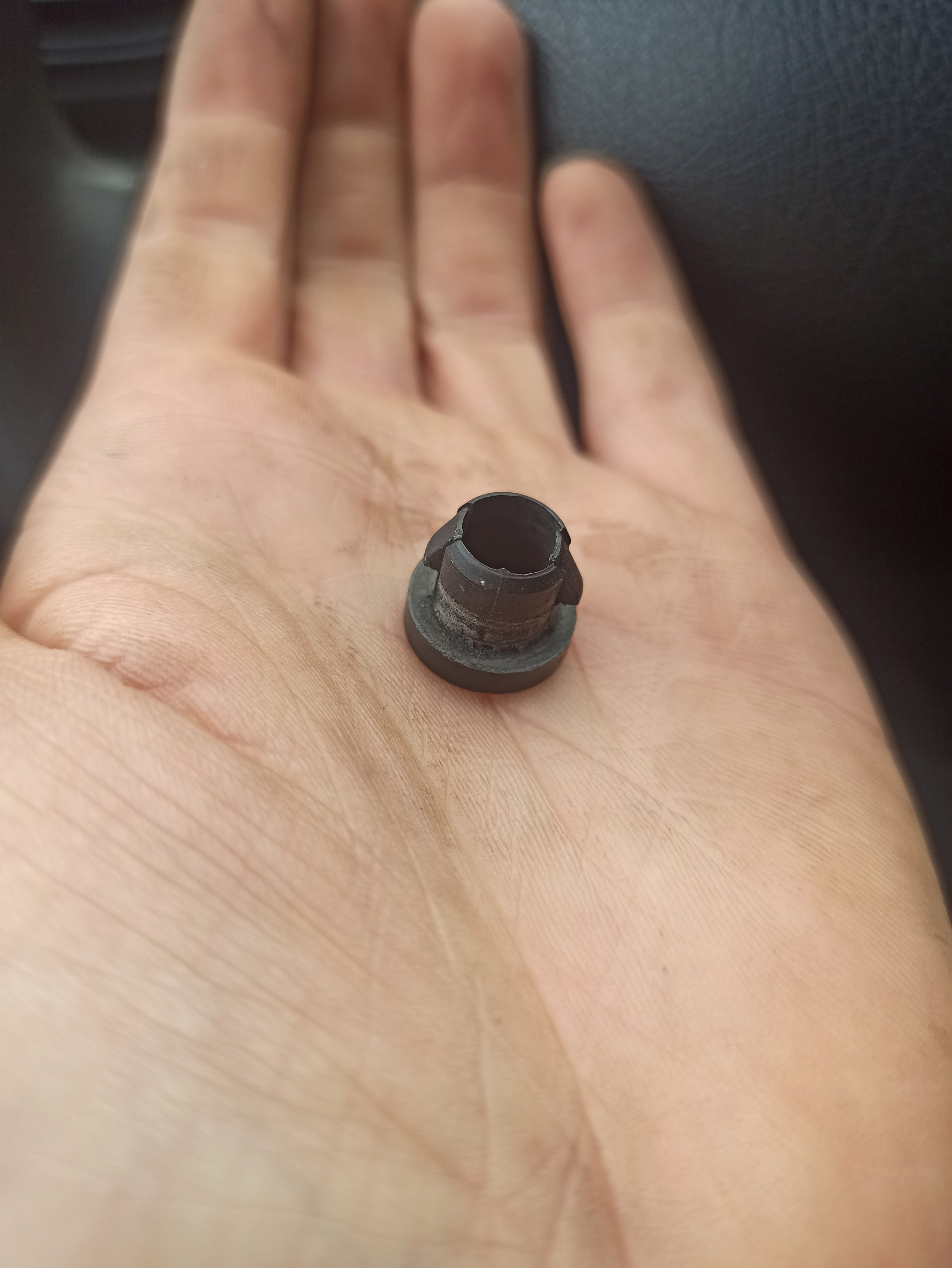

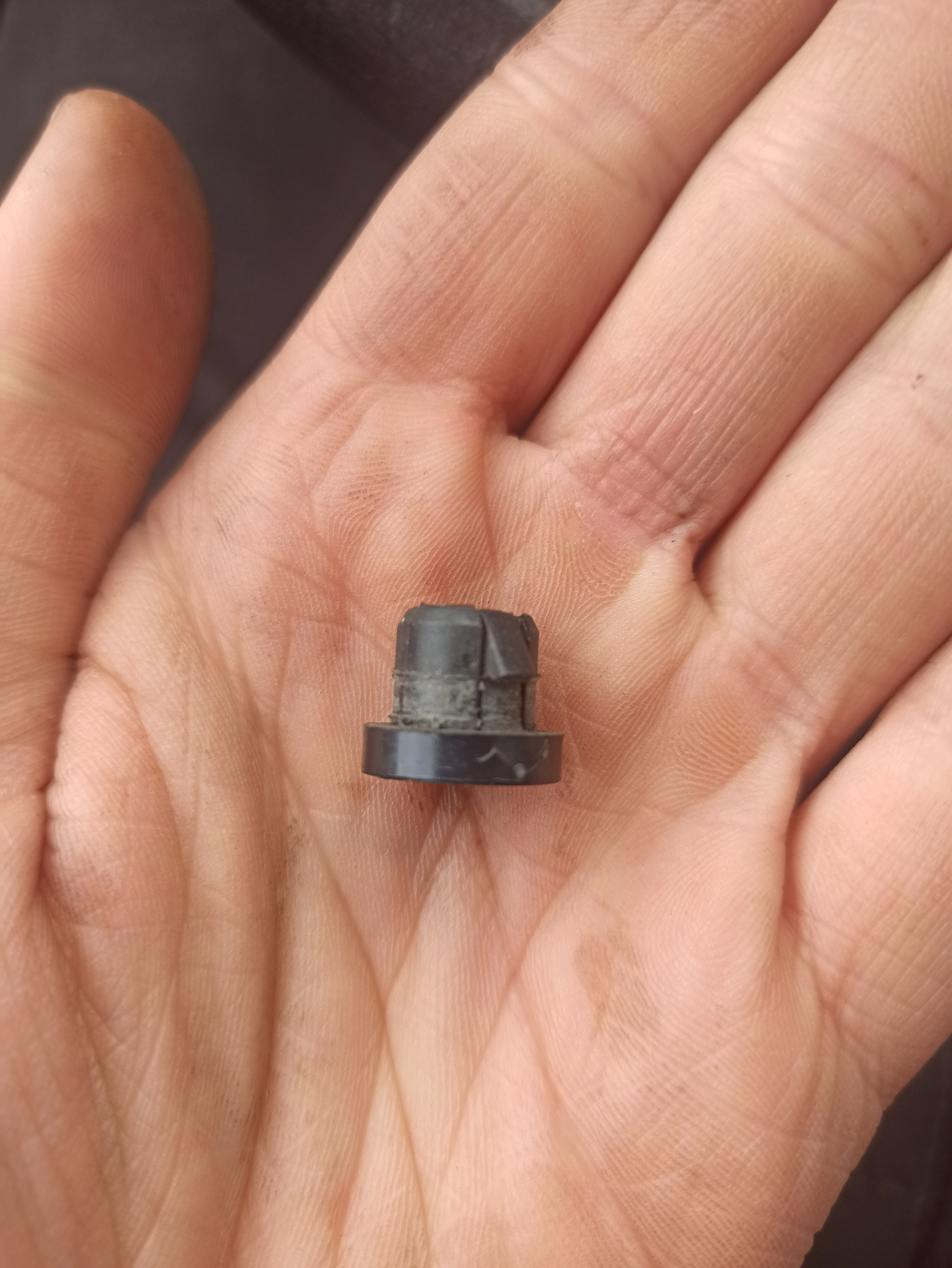

les bagues en plastique vont dans la pièce que tu cherche, justement. il y a un trou de chaque coté, qui accueille ces bagues, et qui permettent aux dossiers de la banquette de venir dedans sans jeu, et sans grincer quand tu rabats la banquette

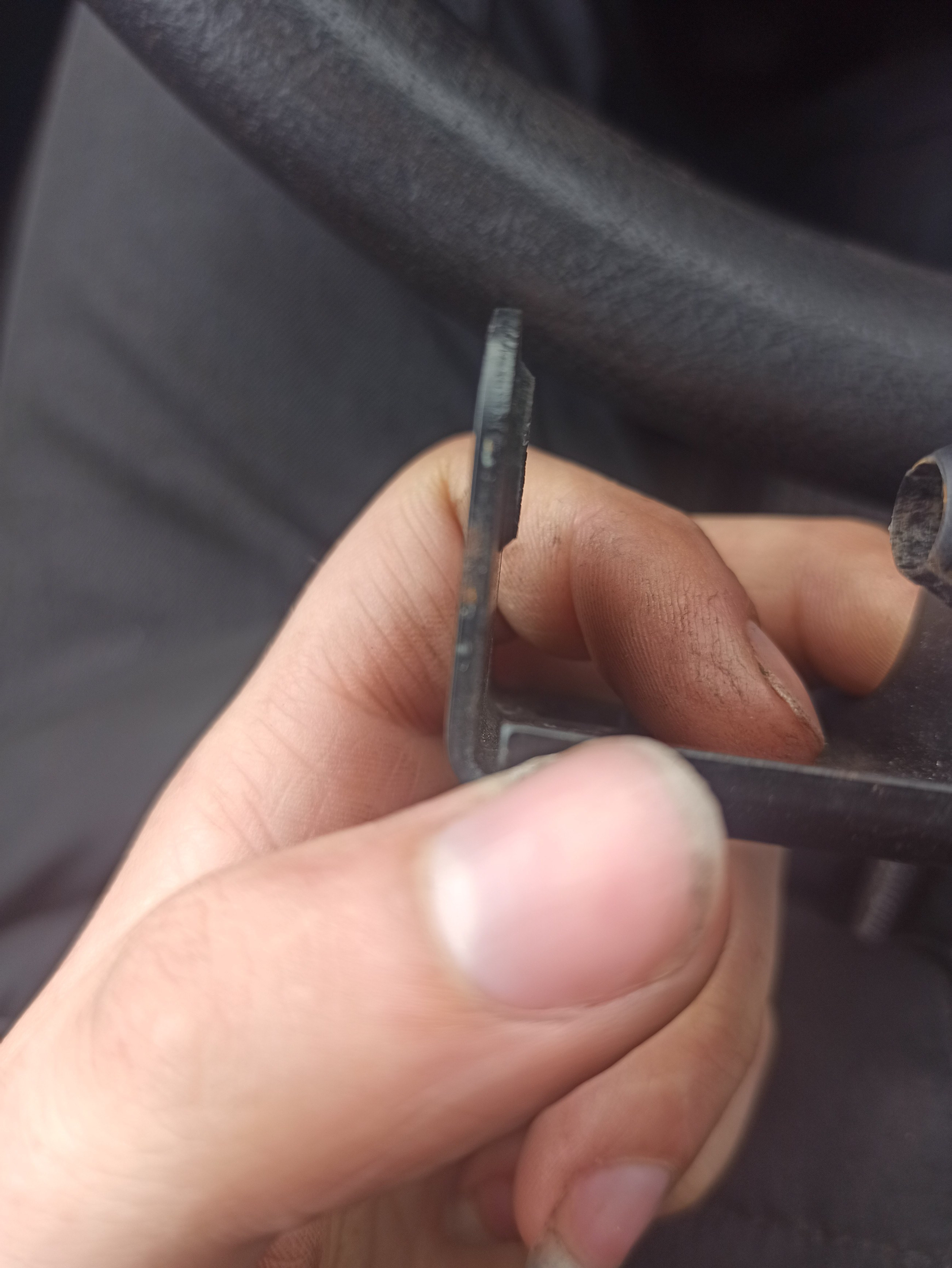

j'ai fait le modèle avec un pied à coulisse, donc sauf erreur de mesure il est à la bonne forme (et avec une pièce imprimée en 3D, on peut aussi imaginer faire une copie en métal, en reportant les mesures sur une plaque d'acier qu'on viendrais couper et percer avant de la plier

[SRDturbo]

C'est juste une tôle pliée d'origine, faut pas aller faire tailler ça dans la masse...
Par contre si vous pliez la tôle vous-même il vaut mieux finir de découper la forme et percer les trous après pliage.

[CEV]

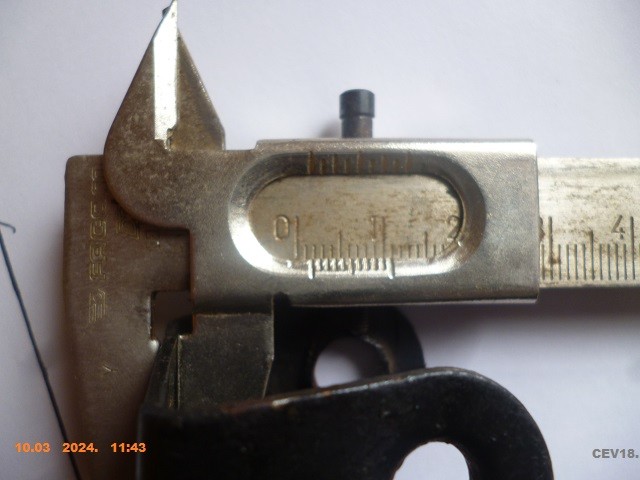

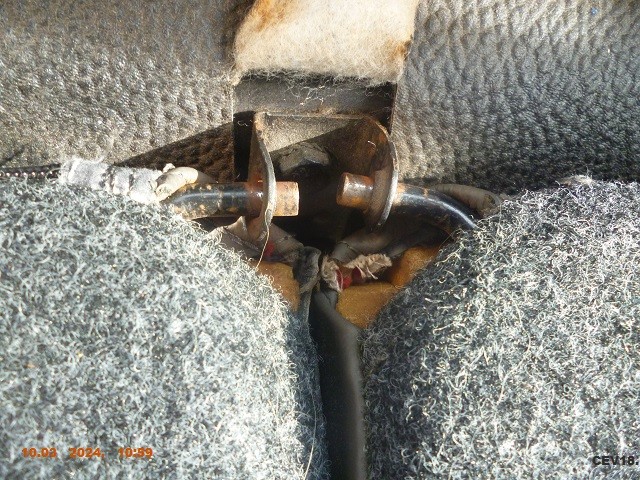

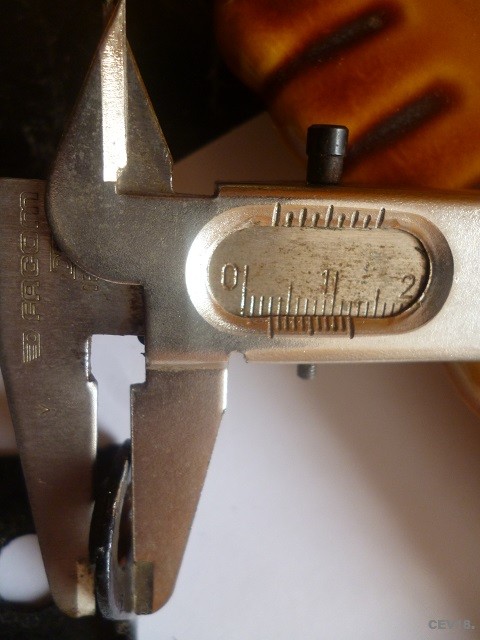

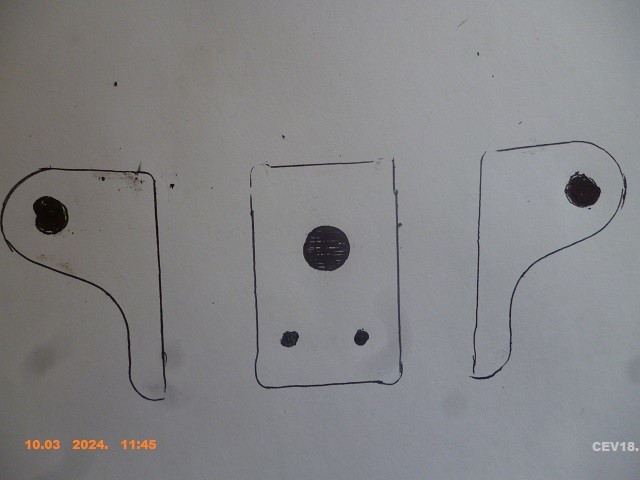

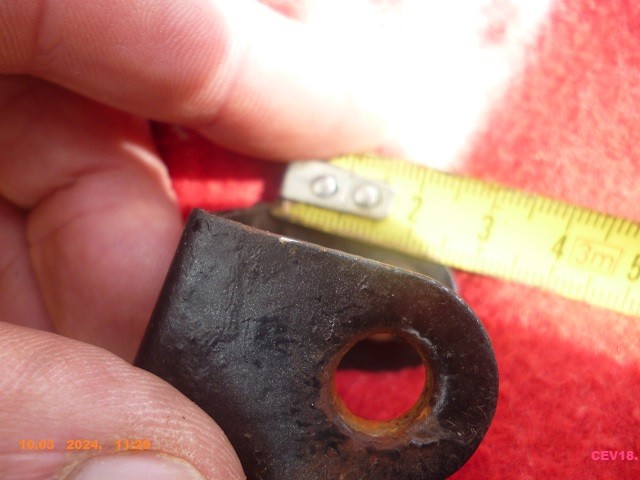

les photos de ce fameux palier du dossier des assises 50-50.















































Remontage :







Si tu as d'autres questions concernant cette fa meuse pièce, n'hésite pas.
Demain je dois la repasser en mode transport du "Titi".



Bon dimanche.

[bidou]

Magnifique reportage CEV, un immense merci !!

C'est vraiment très clair.
Je verrai comment sont mes goujons, ta technique est bonne dans le cas contraire !
Bonne balade à Titi

A très bientôt pour le montage sur Tagada !
Les assises sont montées je suis content c'est parfaitement raccord avec le reste de l'intérieur.

Le tissu est resté de la bonne couleur à la différence des derniers tissus de Génération par exemple qui sont souvent tout passés.

[bidou]

Ça avance...
Il me reste à acheter un forêt métal de 10 j'avais pas fait attention que les trous étaient plus gros là oùils doivent accueillirla tige de la banquette+ petit roulementen plastique

@eleana un grand merci pour ton ficher 3D, j'ai fait imprimer un proto en plastique pour m'aider a construire la pièce !

Je vous dirai comment c'est une fois monté


[ellana29460]

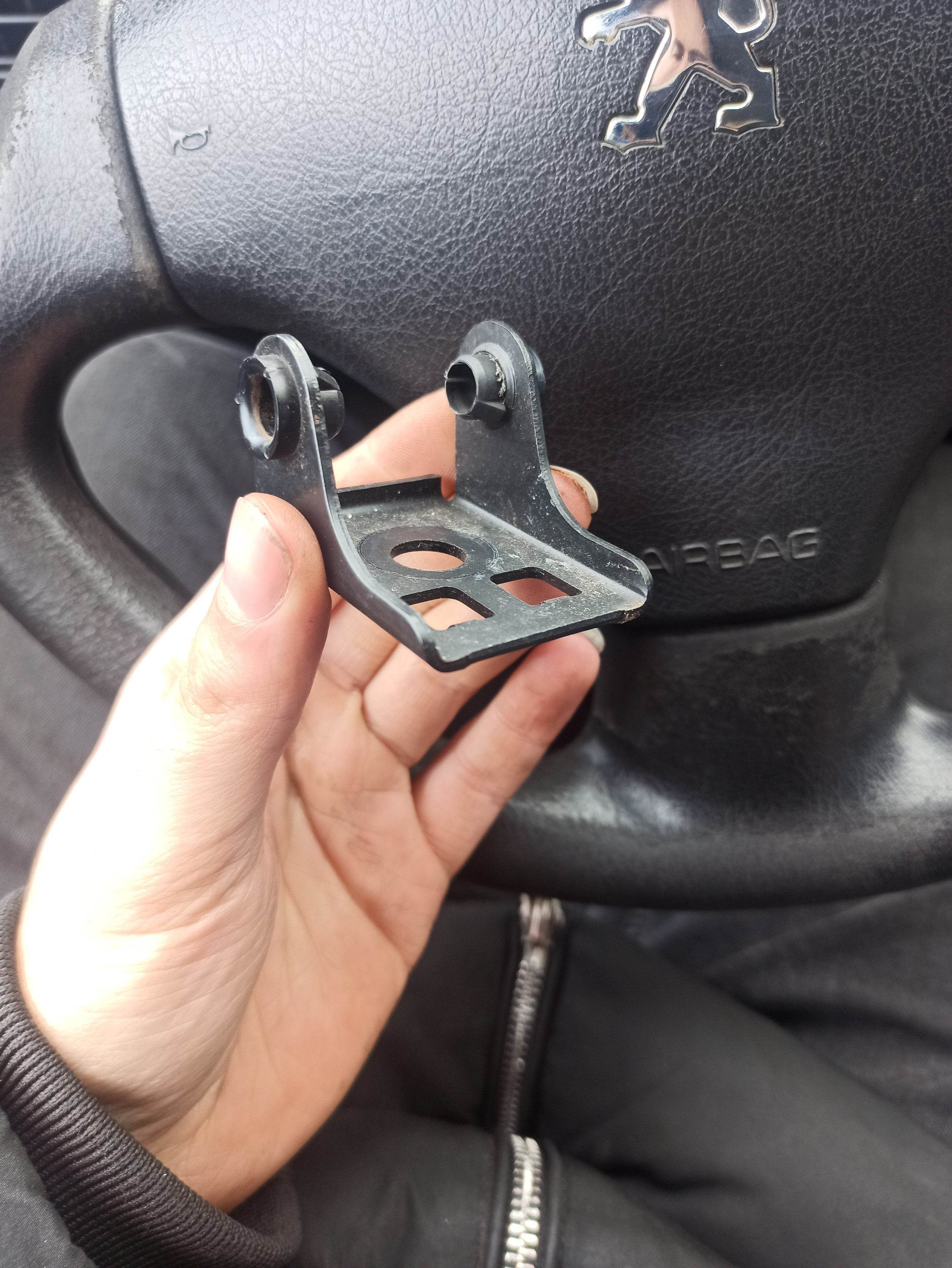

si tu te fie à ma 3D, tu devra faire imprimer également les douilles, qui vont dans les trous. elles servent de bague de friction, pour éviter d'abimer la pièce ou la banquette à force de rabattre la banquette.



vois avec la personne qui te fait les impressions pour le choix de l'orientation de l'impression, et du matériau, pour avoir une bonne résistance mécanique

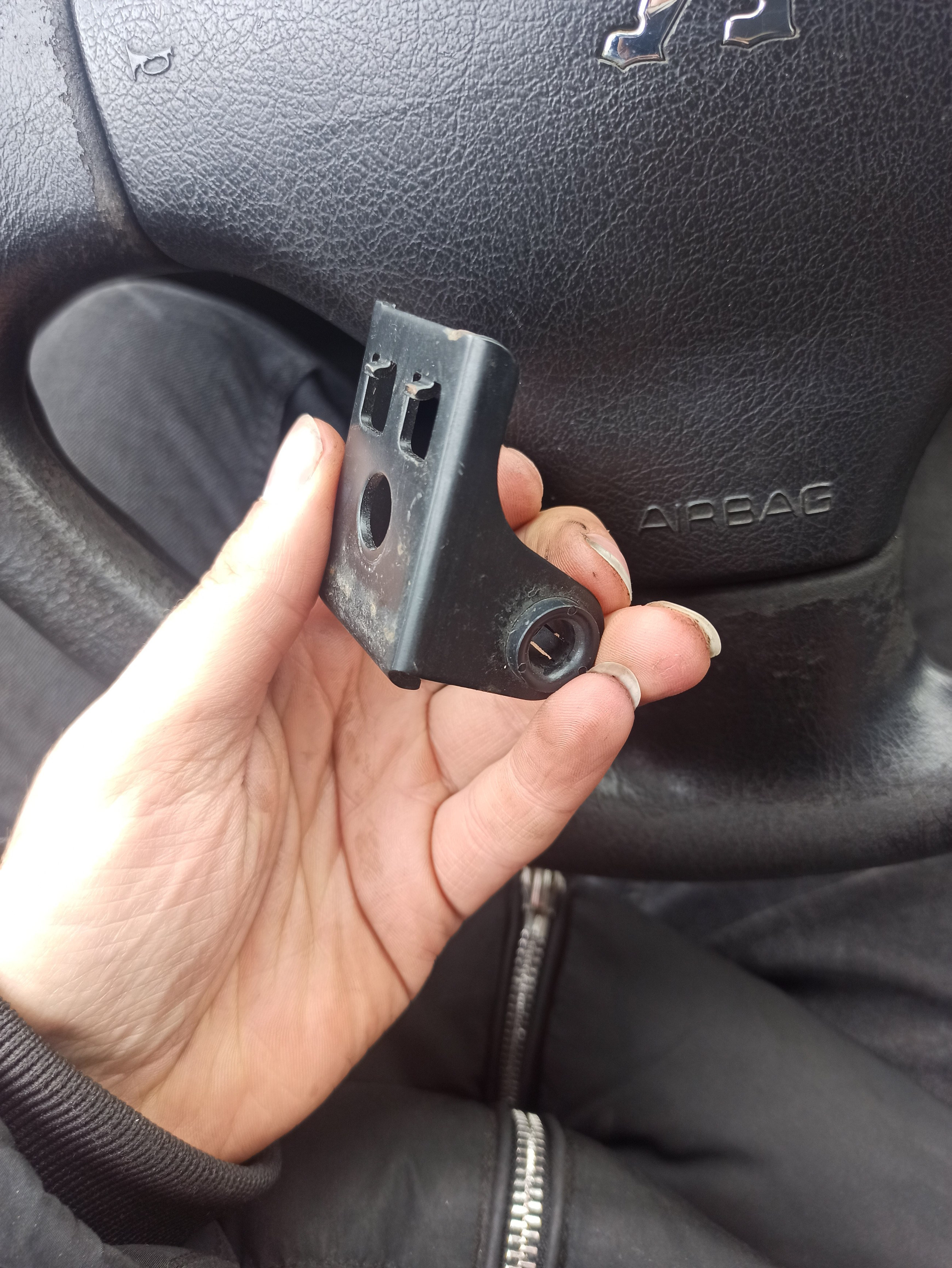

j'ai un doute sur mes 3D, pour l'épaisseur de la tole et la place entre les "oreilles" et la base des bagues de friction, tu devra peut-être rajouter quelques rondelles, prendre une tole plus épaisse, ou modifier le fichier 3D des bagues de friction (j'avais fait 2 versions, comme sur la pièce d'origine il y a un relief à cet endroit. un respectant l'origine, et un en effaçant ce relief)

[bidou]

si tu te fie à ma 3D, tu devra faire imprimer également les douilles, qui vont dans les trous. elles servent de bague de friction, pour éviter d'abimer la pièce ou la banquette à force de rabattre la banquette.

C'est fait ! Je les avais imprimées avec. Par contre il semblerait que l'imprimeur n'ai pas réussi à détacher les petits clips du reste (quasiment pas de jeu) donc il m'a imprimé juste un petit cones avec deux bourrelets de chaque coté... Je vais tacher de couper proprement.

j'ai un doute sur mes 3D, pour l'épaisseur de la tole et la place entre les "oreilles" et la base des bagues de friction, tu devra peut-être rajouter quelques rondelles, prendre une tole plus épaisse, ou modifier le fichier 3D des bagues de friction (j'avais fait 2 versions, comme sur la pièce d'origine il y a un relief à cet endroit. un respectant l'origine, et un en effaçant ce relief)

Yes, je te dis ça quand je recup mon foret de 10mm
Mais puisque on parle de dimensions je dois dire que le fichier 3D donne des cotes légèrement différentes des mesures faites ci-dessus par CEV ; CEV a une pièce qui fait 30-32mm de large là ou la 3D donne presque 40mm. Je me demande si il y a pas eu plusieurs générations, on voit aussi deux perçages sur la pièce de CEV là ou a priori c'est plutôt deux ergots comme sur le 3D, dans ma Tagada en tout cas on voit bien deux petits emboutissages qui je suppose doivent accueillir les ergots.
Tout ça pour dire que il y a, je l'espère, un peu de marge quant aux cotes exactes !

A très vite

[ellana29460]

j'essaierai de faire des photos sur Princesse demain, si il ne pleut pas, pour que tu puisse voir la chose sur une 205 de 1994. il me semble que celle de CEV est de 87, donc phase 1, c'est peut être de là que viendrais la différence

[cev205]

j'essaierai de faire des photos sur Princesse demain, si il ne pleut pas, pour que tu puisse voir la chose sur une 205 de 1994. il me semble que celle de CEV est de 87, donc phase 1, c'est peut être de là que viendrais la différence

Bonjour à toi

Effectivement !


Mis en circulation en Août 1986 et acquise en Juin 1993 à 92800 km.

Demain, c'était il y a 5 jours ! Non ?

Bon week-end.

[ellana29460]

Demain, c'était il y a 5 jours ! Non ?

tu devrais me connaître depuis le temps

ça fait 2 ans que je dois avoir fini les re-fabrications de PLIP dans 6 mois

[ellana29460]

Demain, c'était il y a 5 jours ! Non ?

tu devrais me connaître depuis le temps

ça fait 2 ans que je dois avoir fini les re-fabrications de PLIP dans 6 mois

Demain c'est aujourd'hui

J'ai retrouvé des photos ! Si elles sont a l'envers je prendrai le temps de les remettre dans le bon sens ce soir sur l'ordi...

► Afficher le texte

edit : j'ai remis les photos dans le bon sens

[bidou]

Ça avance...
Il me reste à acheter un forêt métal de 10 j'avais pas fait attention que les trous étaient plus gros là oùils doivent accueillirla tige de la banquette+ petit roulementen plastique

@eleana un grand merci pour ton ficher 3D, j'ai fait imprimer un proto en plastique pour m'aider a construire la pièce !

Je vous dirai comment c'est une fois monté

Bonjour à tous

J'ai enfin monté ma banquette !
La fameuse pièce a été taillée dans une barre d'acier de 30x30mm de chez LeroyMerlin.
Ensuite taille à la Dremel puis perçage et peinture...




La pièce est légèrement trop étroite par rapport au proto 3D d'elleana mais il y a quand même 3mm environ de tige de banquette qui en ressort.
J'ai tiré dans tous les sens pour tester, ça me semble impossible pour la tige de sortir une fois les écrous serrés côté portière.


En revanche côté gauche il y a bien deux pièces différentes : la pièce d'origine pour une banquette "entière" est censée recevoir une tige non filetée avec une bague de roulement.
En revanche avec la 50/50, les bagues de roulement sont sur la pièce centrale et donc côté portières il y a deux tiges filetées.
Il faut donc le palier adapté côté gauche (côté droit il est déjà sur une dossier de banquette entière donc). Si on utilise le palier inadapté, la tige filetée a du jeu dans le trou qui est trop grand pour elle, ce qui crée un imprécision au verrouillage du dossier.

Voici les deux paliers gauches : (à gauche original pour banquette entière, à droite celui pour dossier 50/50)

Capture d’écran 2024-07-28 à 17.27.47.png

Et j'ai trouvé sur un site italien les bonnes bagues de roulement :

Capture d’écran 2024-07-28 à 17.30.29.png

Tagada est prête pour l'été avec petit voyageur à bord


Merci à tous pour votre aide !!!

[cev205]

Bonjour Bidou

Parfait tout ça !

Bon dimanche et,

Bonne et longue route avec Tagada.
