Le Topic de l'ABR

[fou du puits]

voila, je voulais faire un topic référençant toutes les pièces composant un système de frein avec ABR.

J'ai dans l'optique de remettre l'ABS sur la Griffe, donc il faudrait que je retrouve TOUTES les pièces composant le système.

Merci de m'aider




le système se compose donc de :

compensateurs :_______486149 dispo 74.07 piece!!
support de compensateur : 487214 et 487215 NFP 10.30€ piece

raccord de frein :

connecteur 3 voies : 481117 23.20€ piece (il en faut 2)
tuyau de frein :

longeur :

400 (4803a2) 13.90€
250 (4803g3) 2.54€
275(4803c6) 7.58€
375 nfp(480339) 18.17€
1850 (480370) 31.85€
1600 (480384) 17.55€
1200 (4803j5) 10.84€
2700 (4803L7)25.36€
550 (480341) 19.22€








LE bloc hydraulique de frein

capteur ABR : _________454516 NFP 189.48€ piece
support cable gauche :___454714 NFP 10.68€
support cable droit :_____454715 NFP 10.68€
calculateur(coffre) :_____454209 NFP 1333.12€ (oui oui, mille trois cent trente trois)
support :____________453732 NFP 20.55€
protection plastique :____454718 NFP 23.19€
Bloc hydro de frein :_____454110 NFP 1520.12€ (mille cinq cent vingt)
platine :______________454233 dispo 188€
support bloc ABR :______453726 NFP 28.82€








Le boitier calculo dans le coffre + capt ABS





LE faisceau ABR

faisceau ABR : 652657 NFP 421.03€
protecteur faisceau : 6548.12 NFP 38.37€

[FlashMcQueen]

sur servicebox, il y a peut-être tout ce qu'il faut en pièces et réferences, mais je ne l'ai plus... (espèce de petit distrait! )

edit: je crois qu'il y a des petits boitiers dans les passages de roue qui font partie du système...mais je ne suis pas spécialiste...(moi, je ne freine jamais...je ne suis pas une mauviette... )

[dami]

Tu as aussi les capeteurs ABR, qui vont de l'étrier au boitier...

[FlashMcQueen]

voilà, c'est ça...merci Dami...

[XR138]

Ne pas oublier les compensateurs suivant la charge des freins AR et leurs fixations qui sont spécifique à l'ABR (aussi monté sur les versions F mais pas les mêmes réglages).

XR138

[FlashMcQueen]

(aussi monté sur les versions F mais pas les mêmes réglages).

XR138

ah tiens...je n'en savais rien....

[fou du puits]

capteur ABR : 454516 NFP 189.48€ piece
support cable gauche : 454714 NFP 10.68€
support cable droit : 454715 NFP 10.68€
calculateur (coffre) : 454209 NFP 1333.12€ (oui oui, mille trois cent trente trois)
support : 453732 NFP 20.55€
protection plastique : 454718 NFP 23.19€
Bloc hydro de frein : 454110 NFP 1520.12€ (mille cinq cent vingt)
platine : 454233 dispo 188€
support bloc ABR : 453726 NFP 28.82€
compensateurs : 486149 dispo 74.07 piece!!

soit un joyeu total de : 3418.04€ si on prend 2 compensateurs !

[fou du puits]

a cela, rajouter

: faisceau ABR : 652657 NFP 421.03€
protecteur faisceau : 6548.12 NFP 38.37€
support de compensateur : 487214 et 487215 NFP 10.30€ piece

et les tuyau de freins!


TOUT est sur le premier post

[dami]

Exellent ce topic qui ressence toutes les pièces pour le montage d'un ABR !
Mais pare contre, vu le prix des pièces...faut aller faire un pret a la banque !

[fou du puits]

bah, vu que tout est NFP ou presque ... ça sert a rien!

[GutmannCh]

Interessé par un résumé de la procédure de diagnostic ainsi que la signification des codes d'erreur ?
Car là je suis en plein dedans ;)

[erythroblaste]

et bé...je suis pas rendu pour finir de remonter également l'abr sur ma griffe

y aurait-il possibilité de prendre des capteurs abr sur un autre modèle peugeot ? (405?306?206?)

me manque le cache protecteur dans le coffre

[greg205xs]

Nom de Zeus !

C'est super complexe

J'espère que mon système ne rendra pas l’âme de si-tôt

[GutmannCh]

Tiens, les compensateurs ce ne seraient pas des 486153 plutôt, avec la compensation de charge (par tige et ressort) ? Les 486149 ce sont les limiteurs en ligne des 1.9 "normales"...

[greg205xs]

Bonjour,

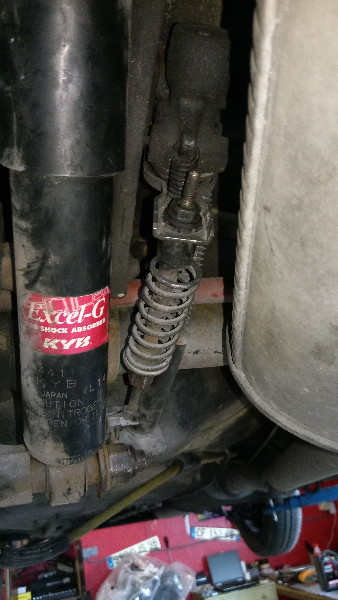

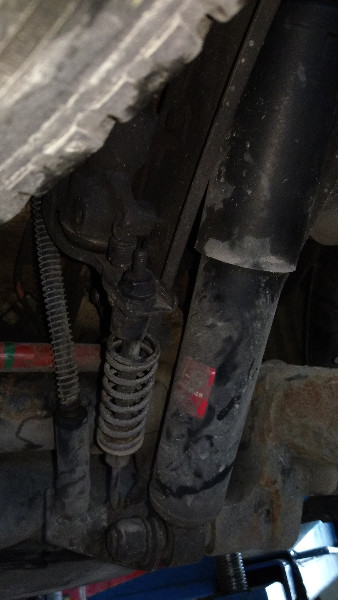

Je me permet de remonter ce topic car j'ai besoin de régler les compensateurs :

==>

==>

Par avance, merci.
