[Option] Bruiteur oublie de phare.

[205sm]

Installation d'un bruiteur oublie de phare sur Peugeot 205.

Difficulté: *
Temps: 20 minutes
Outils: Tournevis cruciforme, clé débouchée de 11, une pince a bec éventuellement.


Bonjour.

Je refais cette petite fiche car l'ancienne a perdue ses photos.

J'en ai marre d'oublié mes feux et des fois de me retrouvé avec une batterie a plat. J'ai donc décidé d'installé un bruiteur oublie de phare.
Personnellement, je l'est récupéré en casse. Vous le trouverez sur les 306, 405, 605,...et même les Citroen, mais disponible chez Peugeot pour une dizaine d'euros.

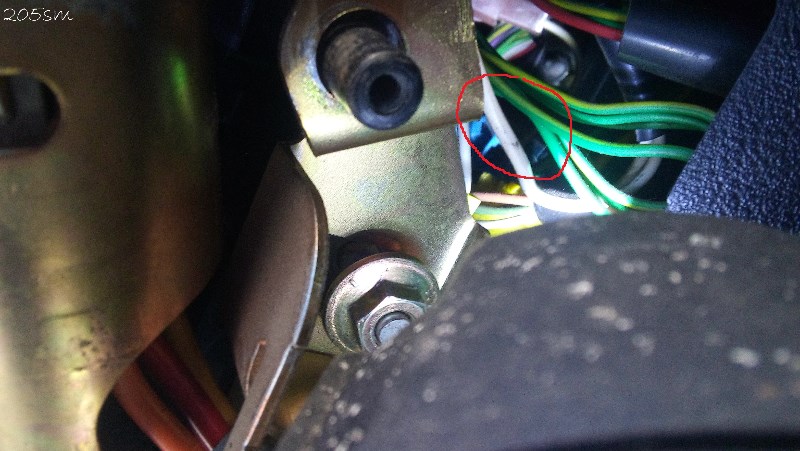

Pour commencé, les 205 d'après 1990 sont pré-câblées. Par contre il est difficile d'accès car le support pour fixer le bruiteur se trouve derrière le neiman.

Référence:

Le support de plus près:


Bruiteur:



Fonctionnement:
Le bruiteur fonctionne uniquement avec le contact coupé, feux ou veilleuses allumées et une porte ouverte.

La procédure:

Pour commencé, il faut enlevé le cache plastique.


Retiré aussi, le cache sous le volant, et descendre la colonne de direction. clé de 11.


On aperçois le support, il est bleu.



Il suffit de mettre le bruiteur de phare en place:


et vérifié que tout fonctionne:
https://www.youtube.com/watch?v=pBBVWQY ... e=youtu.be

Pour le remontage, comme indique la RTA, faire le cheminement inverse.

Voilà, vous n'aurez plus d'excuse pour l'oublie des feux.

205sm.

[philou07]

Pas mal, cela peut éviter des pannes de batteries

[Thibault63]

Merci c'est vrai que c'est utile
Mon système je l'ai fabriqué moi-même, mais ça fonctionne pareil.

Par contre j'ai du câbler moi-même aussi car j'ai jamais trouvé la prise, tu es sure que c'est après 90 qu'ils l'ont mise ?

[205sm]

Dami l'avais confirmé sur l'autre topic.

Ma RG et ma vieille Océane sont de 92 et elles l'ont toutes les 2.

[d3ido]

Perso j'ai le câblage sur la GLD de 92 et il est également présent sur mon épave de CTI de 89

[philou07]

Dans la série petite bricole bien sympa, il y a celle ci, si vous souhaitez installer la montée / descente auto pour vos vitres électriques...

https://www.facebook.com/photo.php?fbid ... 901&type=3

[gpe]

Bonjour,

Je regarde pour en monter sur une 205 XS mod 92 (10/1991) et je ne vois pas de connecteur bleu ...



[Kurt]

Quelqu'un possédant une juju AM91 a aussi dû rajouter ce connecteur:
205-junior-gris-futura-des-new-s-t43826-30.html

Il parle de 92 pour un montage en série de ce connecteur sur toutes les 205 dans ce topic.

[maxdata63]

Il faut le rajouter. Il est câblé aléatoirement avant les Sacré numéro. Une 205 diesel de 89 l'avait mais pas une XR de 90 par exemple ...

[gpe]

Quelqu'un possédant une juju AM91 a aussi dû rajouter ce connecteur:
205-junior-gris-futura-des-new-s-t43826-30.html

Il parle de 92 pour un montage en série de ce connecteur sur toutes les 205 dans ce topic.

Merci pour le lien. Par contre quand il parle du connecteur P706J il dit que la borne 3 c'est le témoin de veilleuses mais sur la mienne la borne 3 est vide ...


[DVL]

Sur ma 205, la fameuse cosse bleue n'était pas le long de la colonne de direction mais planquée derrière, sous la planche de bord :
post919583.html#p919583
Peut-être que c'est aussi ton cas?

EDIT : Il y a peu de chances qu'il y soit finalement car par rapport aux schémas électriques Peugeot, il te manche effectivement des fils sur la P706J.
Il te faut donc les ajouter.

[gpe]

J'ai récupéré un support bleu pour pouvoir monter le bruiteur mais il n'a pas les cosses. Savez-vous quelles cosses il faut ?
